硫化氢微电极是测量硫化氢产物的理想工具,最小尖端直径5-10微米,极高的空间精度,最快响应时间0.3秒。


Unisense公司生产的硫化氢微电极是克拉克型微电极,带内参比和保护阴极。 Unisense提供两种具有不同特性的硫化氢微电极。两种类型都是带有内参比和感测阳极的小型安培传感器。阳极相对于内部参考极化。在外部分压的驱动下,来自环境的硫化氢穿过传感器尖端膜进入电解质,硫化氢最终被阳极氧化。这会产生皮安级别的电流,该电流可以通过主机进行测量。


在I型传感器中,信号是通过硫化氢在传感器尖端的阳极上直接氧化而生成的。I型传感器对氢气敏感,因此请勿在氢气浓度高的环境中使用。但是,与II型传感器相比,I型传感器具有更高的信噪比,更长的保修期和预期使用寿命,并且对光不敏感。


在II型传感器中,通过尖端膜进入的硫化氢在碱性电解质中转化为HS-离子。它立即被铁氰化物氧化,生成硫和亚铁氰化物。传感器信号是由传感器尖端阳极处的亚铁氰化物再氧化生成的(Jeroschewski等人,1996)。内部保护电极有助于电解质中亚铁与亚铁氰化物的比例恒定,从而将零电流降至最低。亚铁/亚铁氰化物配合物对光敏感,传感器涂成黑色以最大程度地减少光干扰。


由于较高的信噪比和较长的预期寿命,因此应在大多数环境中选择I型传感器。如果氢气浓度很高,则应使用II型。要计算总硫化物浓度,还需要测量样品中的pH。

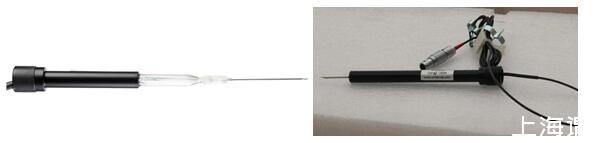

穿刺型硫化氢微电极                            硫化氢微呼吸电极

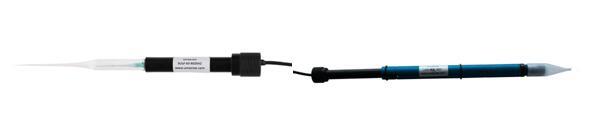

                              硫化氢针电极(测沙滩)                   硫化氢针电极(刺穿橡胶塞)


尖端尺寸



型号

尖端直径

SULF-10

8-12 µm

SULF-25

20-30 µm

SULF-50

40-60 µm

SULF-100

90-110 µm

SULF-200

175-225 µm

SULF-500

400-600 µm

SULF-N

1.1mm

SULF-NP

1.6mm

SULF-eddy

150-200µm

SULF-50LR

40-60 µm,用于低浓度样品穿刺

SULF-100LR

90-110 µm,用于低浓度样品穿刺

SULF-500LR

400-600 µm,用于低浓度样品

SULF-NPLR

1.6mm针电极,穿刺橡胶塞测低浓度样品



技术参数


标准

定做

玻璃微电极

尖端直径

SULF-10  (8-12µm)
SULF
-25 (20-30µm)
SULF
-50 (40-60µm)
SULF
-100 (90-110µm)

SULF-200 (175-225µm)
SULF
-500 (400-600µm)
SULF
-MR (400-600µm)
SULF
-Eddy (10-20µm)

3-5 µm
100-400µm,  600-800µm


距离尖端20mm直径

< 2mm

< 1mm


距离尖端50mm直径

8mm

< 2mm

针电极

针长

40mm

自定义


针头直径

1.1mm


所有电极

总长

150-200mm

70-350mm


玻璃管直径

8mm



塑料保护套直径

11mm



电缆长度

1.5-2 m

0-20 m


电缆接口

柠檬接口

BNC适配器


内参比



保护阴极



防水



工作温度范围

-2o-60o



保证使用寿命

6个月内电极无物理损伤不能测量可免费更换



预期使用寿命

1年,尖端直径越粗寿命越长



空间精度

等于尖端直径



温度系数

2-3% / oC



测量范围

0-10 mM H2S (水中)

0-10 mM


线性范围

0-300 µM H2S (水中)

0-10µM H2S (水中)

0-10 mM


搅拌敏感度

< 2%



检测下限

0.3µM

10nM

2-3nM


信号漂移

25%/月,需要经常校正来消除漂移



90%响应时间

< 10s

<20s 低范围传感器

<60s 203nM低范围传感器
